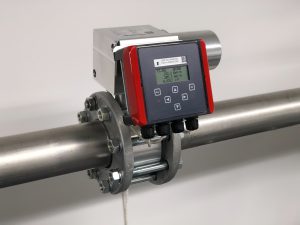

Der Wafer-Prozessanschluss ist die leichteste Gehäuseversion für die Montage zwischen Rohrflanschen.
Das Gerät wird zwischen zwei Rohrflansche eingebaut und mit den Schrauben der Flansche festgezogen. Das macht den Wafer-Prozessanschluss unabhängig vom anlagenseitig verbauten Flanschtyp.

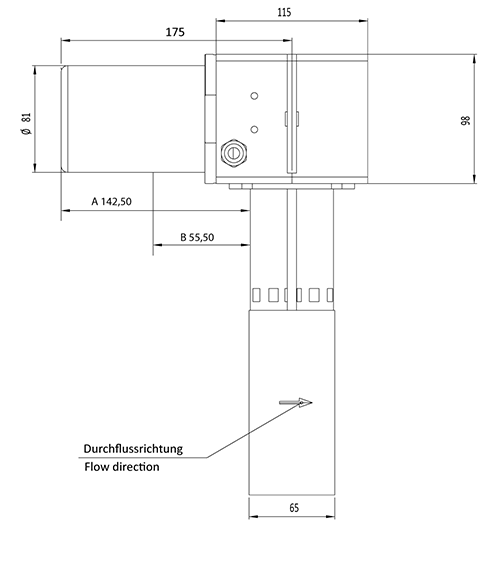

Die Einbaulänge des GD 300 (Ex) mit Wafer-Prozessanschluss beträgt unabhängig von der Nennweite (DN) 65 mm. Dadurch kann eine einfache und platzsparende Installation zwischen ISO- oder ASME-Flanschen realisiert werden.
| Beschreibung | |
|---|---|
|
Nennweite (NW) |
DN 25 - DN 250 |
|
Prozessanschluss |
Zwischenflansch (Wafer) Einbaulänge: 65 mm |
|
Druckbereich |
0,5 bar, 10 bar, 16 bar, 40 bar |
|
Temperatur Medium |
NON ATEX: -20 bis +120°C |
|
Umgebungstemperatur |
NON ATEX: -20 bis +120°C |
|
Messkopf & Labyrinth |
Material Edelstahl 1.4404 (V4) oder Aluminium (AL) |
|
Rohrkörper |
Material Edelstahl 1.4404 (V4) |
|
Fühler |
Material Platin |
|
Schutzklasse |
IP 65 |
|
Ausgang A: |
Nativer Pulsausgang: Puls 24 V, DC, max. 200 Hz (Pulsweite 1 - 2 ms) |
|
Ausgang B: |
Nativer Pulsausgang: Puls 24 V, DC, max. 200 Hz (Pulsweite 1 - 2 ms)
Statusausgang für Sensorbruchüberwachung: 24 V, DC
Zum Anschluss an Mengenumwerter GDR 150x (ATEX und NON-ATEX) |
|
Ausgang C: |
Pulsausgang: Pulse 24 V, DC, 1 Pulse = 0.01, 0.1, 1, 10 oder 100 m3 Stromschnittstelle: (0)4 - 20 mA = 0 - x Nm3/h Statusausgang für Sensorbruchüberwachung: 24 V, DC Norm: DIN 1343, DIN 6358, DIN ISO 2533, DIN 102/ISO 1-1975 Festwert Temperatur: -50 °C bis +200°C Festwert Absolutdruck: -0,8 bar bis 100 bar Zum Anschluss an übergeordnetes System (SPS) (ATEX und NON-ATEX) |
|
ATEX-Zulassung |
ATEX-Zulassung: Ex II 1 / 2 G Ex ia / e mb IIC T4 Ga / Gb (Zertifikat Nr. EX5 13 07 14689) |
|
Absperrventile |
Option AVF |
|
Nennweite (NW) |
DN 25 - DN 250 |
|
Prozessanschluss |
Zwischenflansch (Wafer) Einbaulänge: 65 mm |
|
Druckbereich |
0,5 bar, 10 bar, 16 bar, 40 bar |
|
Temperatur Medium |
NON ATEX: -20 bis +120°C |
|
Umgebungstemperatur |
NON ATEX: -20 bis +120°C |
|
Messkopf & Labyrinth |
Material Edelstahl 1.4404 (V4) oder Aluminium (AL) |
|
Rohrkörper |
Material Edelstahl 1.4404 (V4) |
|
Fühler |
Material Platin |
|
Schutzklasse |
IP 65 |
|
Ausgang A: |
Nativer Pulsausgang: Puls 24 V, DC, max. 200 Hz (Pulsweite 1 - 2 ms) |
|
Ausgang B: |
Nativer Pulsausgang: Puls 24 V, DC, max. 200 Hz (Pulsweite 1 - 2 ms)
Statusausgang für Sensorbruchüberwachung: 24 V, DC
Zum Anschluss an Mengenumwerter GDR 150x (ATEX und NON-ATEX) |
|
Ausgang C: |
Pulsausgang: Pulse 24 V, DC, 1 Pulse = 0.01, 0.1, 1, 10 oder 100 m3 Stromschnittstelle: (0)4 - 20 mA = 0 - x Nm3/h Statusausgang für Sensorbruchüberwachung: 24 V, DC Norm: DIN 1343, DIN 6358, DIN ISO 2533, DIN 102/ISO 1-1975 Festwert Temperatur: -50 °C bis +200°C Festwert Absolutdruck: -0,8 bar bis 100 bar Zum Anschluss an übergeordnetes System (SPS) (ATEX und NON-ATEX) |
|
ATEX-Zulassung |
ATEX-Zulassung: Ex II 1 / 2 G Ex ia / e mb IIC T4 Ga / Gb (Zertifikat Nr. EX5 13 07 14689) |
|
Absperrventile |
Option AVF |
| NW | Blende 13 | Blende 15 | Blende 17 |
|---|---|---|---|
|
25 |
0,20 - 20 m3/h |
0,35 - 35 m3/h |
0,70 - 70 m3/h |
|
32 |
0,20 - 20 m3/h |
0,60 - 60 m3/h |
1,00 - 100 m3/h |
|
40 |
0,20 - 20 m3/h |
0,90 - 90 m3/h |
2,00- 200 m3/h |
|
50 |
0,20 - 20 m3/h |
1,10 - 110 m3/h |
2,50 - 250 m3/h |
|
65 |
0,90 - 90 m3/h |
1,70 - 170 m3/h |
4,50 - 450 m3/h |
|
80 |
1,40 - 140 m3/h |
4,50 - 450 m3/h |
8,00 - 800 m3/h |
|
100 |
2,70 - 270 m3/h |
6,50 - 650 m3/h |
10,00 - 1000 m3/h |
|
125 |
4,00 - 400 m3/h |
8,00 - 800 m3/h |
15,00 - 1500 m3/h |
|
150 |
6,00 - 600 m3/h |
12,00 - 1200 m3/h |
30,00 - 3000 m3/h |
|
200 |
12,00 - 1200 m3/h |
25,00 - 2500 m3/h |
60,00 - 6000 m3/h |
|
250 |
20,00 - 2000 m3/h |
40,00 - 4000 m3/h |
75,00 - 7500 m3/h |

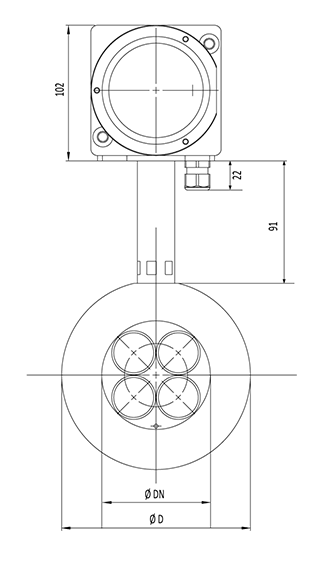

| DN (NW) | D (Wafer) |
|---|---|
|
25 |
70,5 |
|
32 |
81 |
|
40 |
91 |
|
50 |
105,5 |
|
65 |
126 |
|
80 |
142 |
|
100 |
161 |
|
125 |
191 |
|
150 |
217 |
|
200 |
272
|
|
250 |
327 |
