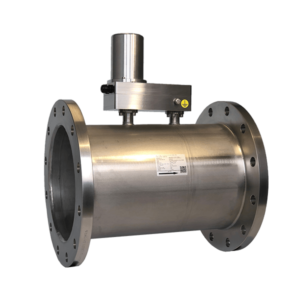

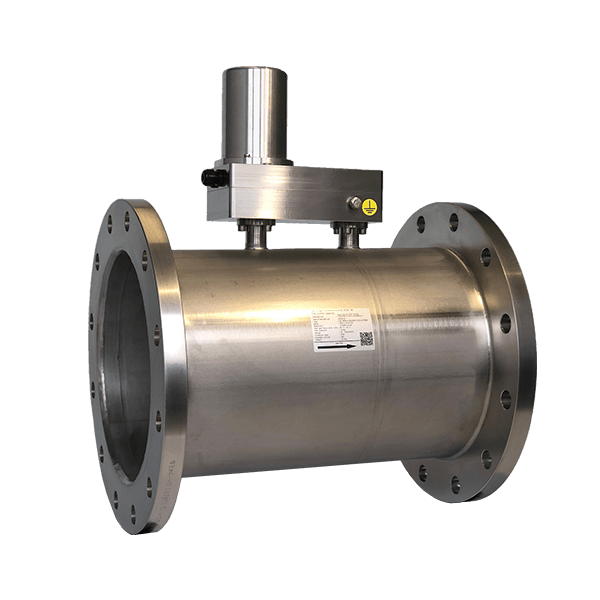

FLUIDISTOR – GASDURCHFLUSSMESSER GD 300 EX – Flansch (ISO oder ASME)

Der GD 300 (Ex) ist standardmäßig verfügbar von den Nennweiten DN 40 bis DN 400*.

Folgende Flanscharten bieten wir an:

ISO Flansche gemäß DIN EN-1092-2 oder DIN 2576 je nach Verfügbarkeit
Flansch nach ASME B 16.5

* Sie benötigen alternative Nennweiten. Zögern Sie nicht und Fragen Sie uns an. Gerne unterbreiten wir Ihnen ein Angebot.

Technische Daten

Beschreibung
Nennweite (NW)	DN 40 - DN 400
Prozessanschluss	Flansch gemäß DIN EN-1092-2 oder DIN 2576 je nach Verfügbarkeit Flansch nach ASME B 16.5 Einbaulänge: 300 - 500 mm, Details siehe Abmessungen
Druckbereich	0,5 bar, 10 bar, 16 bar, 40 bar
Temperatur Medium	NON ATEX: -20 bis +120°C ATEX: bis max. +80°C
Umgebungstemperatur	NON ATEX: -20 bis +120°C ATEX: -20 bis +45 °C
Messkopf & Labyrinth	Material Edelstahl 1.4571 (V4A), Aluminium
Rohrkörper	Material Edelstahl 1.4571 (V4A)
Fühler	Material Platin
Schutzklasse	IP 65
Ausgang A: (Standard)	Nativer Pulsausgang: Puls 24 V, DC, max. 200 Hz (Pulsweite 1 - 2 ms) Statusausgang für Sensorbruchüberwachung: 24 V, DC (Zum Anschluss an Mengenumwerter GDR 150x)
Ausgang B (mit Mengenumwerter)	Pulsausgang: Pulse 24 V, DC, 1 Pulse = 0.01, 0.1, 1, 10 oder 100 m3 Stromschnittstelle: (0)4 - 20 mA = 0 - x Nm3/h , Statusausgang für Sensorbruchüberwachung: 24 V, DC Norm: DIN 1343, DIN 6358, DIN ISO 2533, DIN 102/ISO 1-1975 Festwert Temperatur: -50 °C bis +200°C Festwert Absolutdruck: -0,8 bar bis 100 bar
ATEX-Zulassung	ATEX-Zulassung: Ex II 1 / 2 G Ex ia / e mb IIC T4 Ga / Gb (Zertifikat Nr. EX5 13 07 14689)
Absperrventile	Option AVF Kugelhahn-Absperrventile für GD 300 zum Ein- und Ausbau des Heissdraht-Sensors ohne Entleerung des Systems


Nennweite (NW)	DN 40 - DN 400
Prozessanschluss	Flansch gemäß DIN EN-1092-2 oder DIN 2576 je nach Verfügbarkeit Flansch nach ASME B 16.5 Einbaulänge: 300 - 500 mm, Details siehe Abmessungen
Druckbereich	0,5 bar, 10 bar, 16 bar, 40 bar
Temperatur Medium	NON ATEX: -20 bis +120°C ATEX: bis max. +80°C
Umgebungstemperatur	NON ATEX: -20 bis +120°C ATEX: -20 bis +45 °C
Messkopf & Labyrinth	Material Edelstahl 1.4571 (V4A), Aluminium
Rohrkörper	Material Edelstahl 1.4571 (V4A)
Fühler	Material Platin
Schutzklasse	IP 65
Ausgang A: (Standard)	Nativer Pulsausgang: Puls 24 V, DC, max. 200 Hz (Pulsweite 1 - 2 ms) Statusausgang für Sensorbruchüberwachung: 24 V, DC (Zum Anschluss an Mengenumwerter GDR 150x)
Ausgang B (mit Mengenumwerter)	Pulsausgang: Pulse 24 V, DC, 1 Pulse = 0.01, 0.1, 1, 10 oder 100 m3 Stromschnittstelle: (0)4 - 20 mA = 0 - x Nm3/h , Statusausgang für Sensorbruchüberwachung: 24 V, DC Norm: DIN 1343, DIN 6358, DIN ISO 2533, DIN 102/ISO 1-1975 Festwert Temperatur: -50 °C bis +200°C Festwert Absolutdruck: -0,8 bar bis 100 bar
ATEX-Zulassung	ATEX-Zulassung: Ex II 1 / 2 G Ex ia / e mb IIC T4 Ga / Gb (Zertifikat Nr. EX5 13 07 14689)
Absperrventile	Option AVF Kugelhahn-Absperrventile für GD 300 zum Ein- und Ausbau des Heissdraht-Sensors ohne Entleerung des Systems

Messbereiche

NW	Blende 13	Blende 15	Blende 17
40	0,20 - 20 m3/h	0,90 - 90 m3/h	2,00- 200 m3/h
50	0,20 - 20 m3/h	1,10 - 110 m3/h	2,50 - 250 m3/h
65	0,90 - 90 m3/h	1,70 - 170 m3/h	4,50 - 450 m3/h
80	1,40 - 140 m3/h	4,50 - 450 m3/h	8,00 - 800 m3/h

NW	Blende 25	Blende 27	Blende 30
100	2,70 - 270 m3/h	6,50 - 650 m3/h	10,00 - 1000 m3/h
125	4,00 - 400 m3/h	8,00 - 800 m3/h	15,00 - 1500 m3/h
150	6,00 - 600 m3/h	12,00 - 1200 m3/h	30,00 - 3000 m3/h
200	6,00 - 600 m3/h	12,00 - 1200 m3/h	30,00 - 3000 m3/h
250	20,0 - 2.000 m3/h	40,0 - 4.000 m3/h	75,0 - 7.500 m3/h
300	30,0 - 3.000 m3/h	50,0 - 5.000 m3/h	113,0 - 13.000 m3/h
350	30,00 - 3000 m3/h	50,00 - 5000 m3/h	141,00 - 14000 m3/h
400	50,00 - 5000 m3/h	100,00 - 10000 m3/h	160,00 - 16000 m3/h

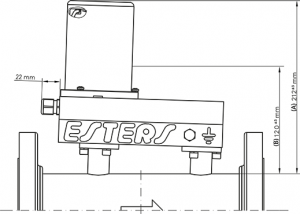

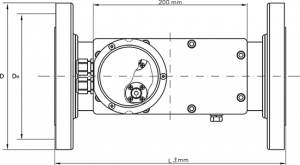

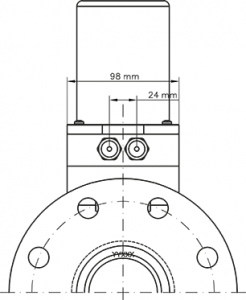

Abmessungen

Zurück

Weiter

NW	L (S/L) mm	D (mm)	DH (mm)
40	300	150	105
50	300	165	125
65	300	185	145
80	300	200	160
100	300/360	220	180
125	300	250	210
150	350/500	285	240
200	350	340	295
250	450	405	355
300	500	460	410
350	500	520	470
400	500	580	525
